Kabeln till IC-706
Delningskabeln till IC-706 innan den kapas. Observera att kabeln måste köpas från ICOM-återförsäljare (art nr OPC-581 or OPC-587).
Kontakt mot Radio Kontakt
Kontakt mot Manöverpanel
- Klipp av Delningskabeln och skala bort ca 40 mm av ytterhöljet. Gör inte kabeln mellan RRC och Radio onödigt lång så minskar risken för HF störning.

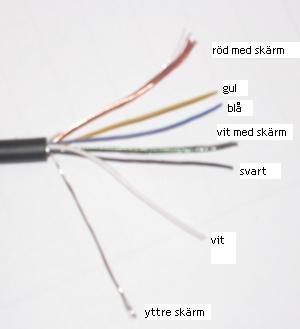

- Ta isär skärmarna från sina ledare, den röda har en kopparfärgad skärm och den vita har en grön skärm. Den skärmade vita tråden är tunnare än den vita utan skärm så det går att identifiera dem på det viset sedan man särat på dem från skärmarna. Ytter skärmen används inte.
- Klipp sedan av alla trådar till ca 20 mm. Skala av alla trådar ca 3 mm och förtenna dem. Det är inte enkelt dom är mjuka som sytråd men det går.
- Förtenna även 3 mm av den kopparfärgade och gröna skärmen.
- Tag en vanlig nätverkskabel
sk. CAT-5 klipp av den ca 15 cm från kontakterna i båda änderna och skala bort
40 mm av ytterhölje.
- Tvinna isär de olika ledarparen.
- Skala 3 mm av dem och förtenna ändorna.
- Identifiera de olika ledarna: i denna kabel gäller följande färger:
2. Orange
3. Grön/Vit
4. Blå
6. Grön
7. Brun/Vit
8. Brun
- Kapa till en bit krympslang till varje ledare. Kapa dem lite kortare än den oskalade ledaren så att dom inte krymper ihop när du löder.
- Trä först på en 100 mm lång
6,4 mm krympslang på delningskabeln.
- Trä sedan på en 80 mm lång 6,4 mm krympslang på delningskabeln.
- Dra på krympslangarna över skarvarna och krymp dem med en varmluftspistol.
- Dra sedan på den första av de
krympslangar du har på delningskabeln över skarven och krymp den.
- Dra även på den andra ovanpå den första och krymp även denna.
- Den första kabeln är nu
klar. Gör likadant med den andra delen av delningskabeln, den med kontakten till
manöverpanelen.
När du är klar med båda
kablarna, skarva ihop dem med ett RJ-45 skarvdon.
Beskrivning skarvdon
- Om man ohmar så skall den fjädern som sitter längst till höger i varje ända
sitta ihop med varandra.
- Koppla ihop kablarna med varandra och kontrollera med ohmmeter mellan radiokontakten och manöverpanelskontakten att RAK förbindelse finns mellan stiften. och att ingen kortslutning finns mellan stift i samma kontakt.
- Anslut sedan kabeln till manöverpanel och radio och prova att alla funktioner är ok glöm ej micken.
Du är nu klar att koppla in kablarna till RRC-1258 enheterna
Se dock till att du kopplar dem till rätt enhet de är inte lika.
