CW med fjärrstyrd IC-706

Det är möjligt att koppla in en CW-manipulator eller handpump till MIC-ingången på IC-706:ans panel (obs! endast i MKII och MKIIg). Det är bara att tillverka en kabel med två motstånd enligt ritningen nedan. Vissa inställningar måste också göras i 706:ans menyer men det finns tydligt beskrivet i användarmanualen. Jag hade vissa farhågor för hur det skulle funka i praktiken eftersom medhörningen kommer från radion och man därför får en fördröjning från det att man trycker in paddeln till man får medhörning. Men med mina pingtider på <20 ms och moderata speed (<<150 takt)  verkar detta inte vara nått problem. Det känns för mig helt normalt, men jag skall försöka göra lite mätningar ( nu gjorda, se längre ned), på detta samt låta någon mer driven CW-operatör prova. En lösning är också att köra med en extern elbug med lokal medhörning och skruva ned medhörningen från radion helt.



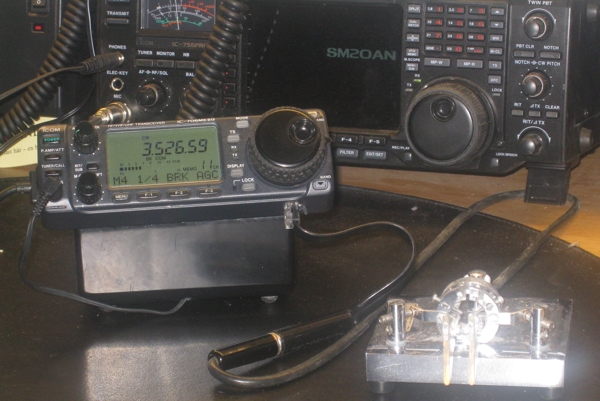

Adapterkabeln med motstånden inne i skarvdonet

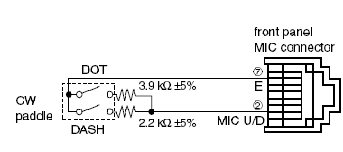

Här syns inkopplingen av manipulator enligt manualen till min IC-706MKIIG.

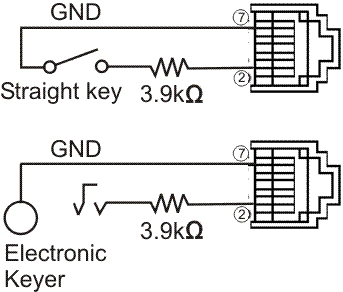

Inkoppling av vanlig Nyckel





Inkoppling av extern Elbug
Mätningar på fjärrstyrd CW

Nedan följer ett antal mätningar jag gjort på CW. Jag sänder med den fjärrstyrda 706.an från Seskarö ca 55 km fågelvägen från Töre där manöverpanelen är och jag gör alla mätningar. Konditionerna är inte optimala S-metern rörs inte på ProIII:an som jag har som mottagare. Jag sänder V (viktor) i 60, 100, 150, 200 resp 250 takt. Den gula kurvan visar medhörningshögtalaren på buggen, den gröna visar mottagen signal genom luften (160m) från ProIII:ans hörlursutgång. Den blå kurvan visar medhörningen från 706.an över fjärrstyrningen.

Min slutsats

Det funkar mycket bättre än jag kunnat föreställa mig, och mätningarna stöder det praktiska provet. Den utsända signalen följer buggens signal mycket bra, tecknen förvanskas inte ens vid 250 takt. Upp till 150 takt fungerar också den inbyggda medhörningen bra. Vid högre hastigheter kanske man bör använda lokal medhörning, jag vet inte jag kör inte så fort.

Lite mer lyssning på serieporten 090116

Själv keyern sitter i radiodelen, när man trycker in "di" paddeln skickas FE0042FD på seriekanalen och när man trycker in "dah" så skickas FE00C2FD. När man sedan släpper en paddel skickas FE0002FD. Håller man inne båda paddlarna och sedan släpper ena så skickas ett meddelande motsvarande den paddel som fortfarande är intryckt. Detta gör ju att teckendelar och teckendelsmellarum hålls av keyern oavsett om det blir lite olika delay över internet. Kör man en extern elbug eller handpump så skickas FE0042FD i tecknets början och FE0002FD i tecknets slut, bärvågen styrs då direkt av detta och teckendelars längd blir en direkt följd av hur bra internetförbindelsen är. Jag märker dock ingen skillnad här, det låter bra oavsett vilken metod jag använder. Men man skall komma i håg att jag har mycket liten delay 7-8 ms. Vet inte om det beror på att jag sitter på samma Skanova nät i båda änderna och avståndet är bara 55 km fågelvägen.

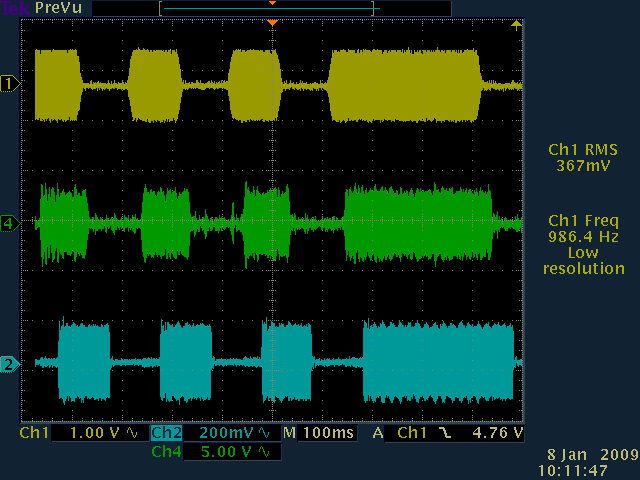

Bilden ovan 60 takt

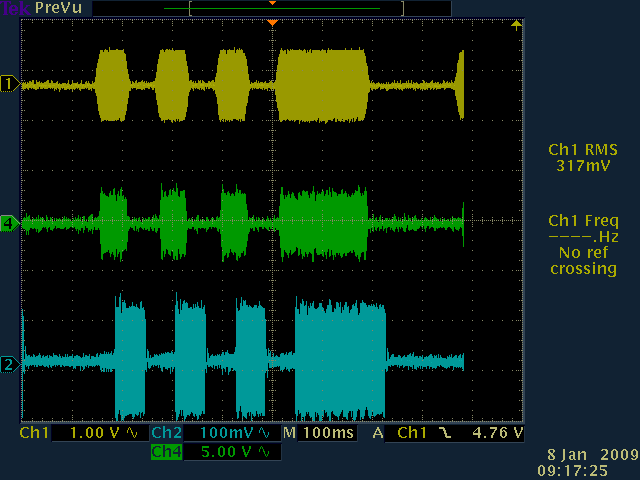

Bilden ovan 100 takt

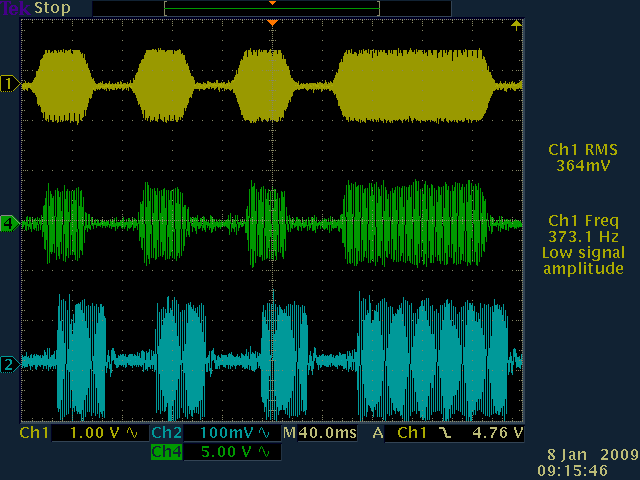

Bilden ovan 150 takt

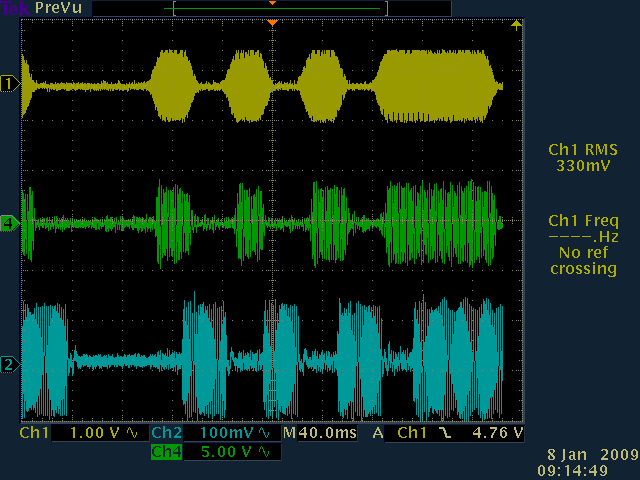

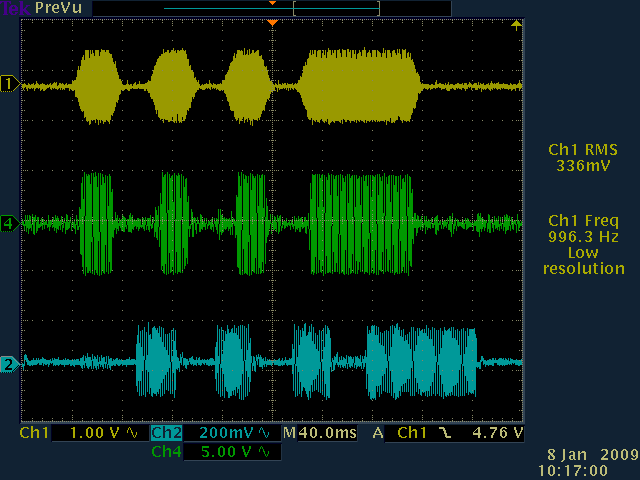

Bilden ovan 200 takt



Bilden ovan 250 takt.
